液控盘式刹车装置是传统带刹车的更新换代技术，在国际钻井市场竞争日益激烈的今天，体现了我国钻机装备的先进性，科学性，安全性。为自动化、智能化钻井提供了一种基础性的关键技术。

主要技术特点：

1. 能实现工作制动、紧急制动、驻车制动、过卷保护、误操作保护五大功能；

2. 具有多重保护功能、工作可靠；

3. 提升功率大，耐热衰退性能好，操作轻便、响应快；

4. 维修保养简便；

5. 可遥控操作，易于实现高精度的控制

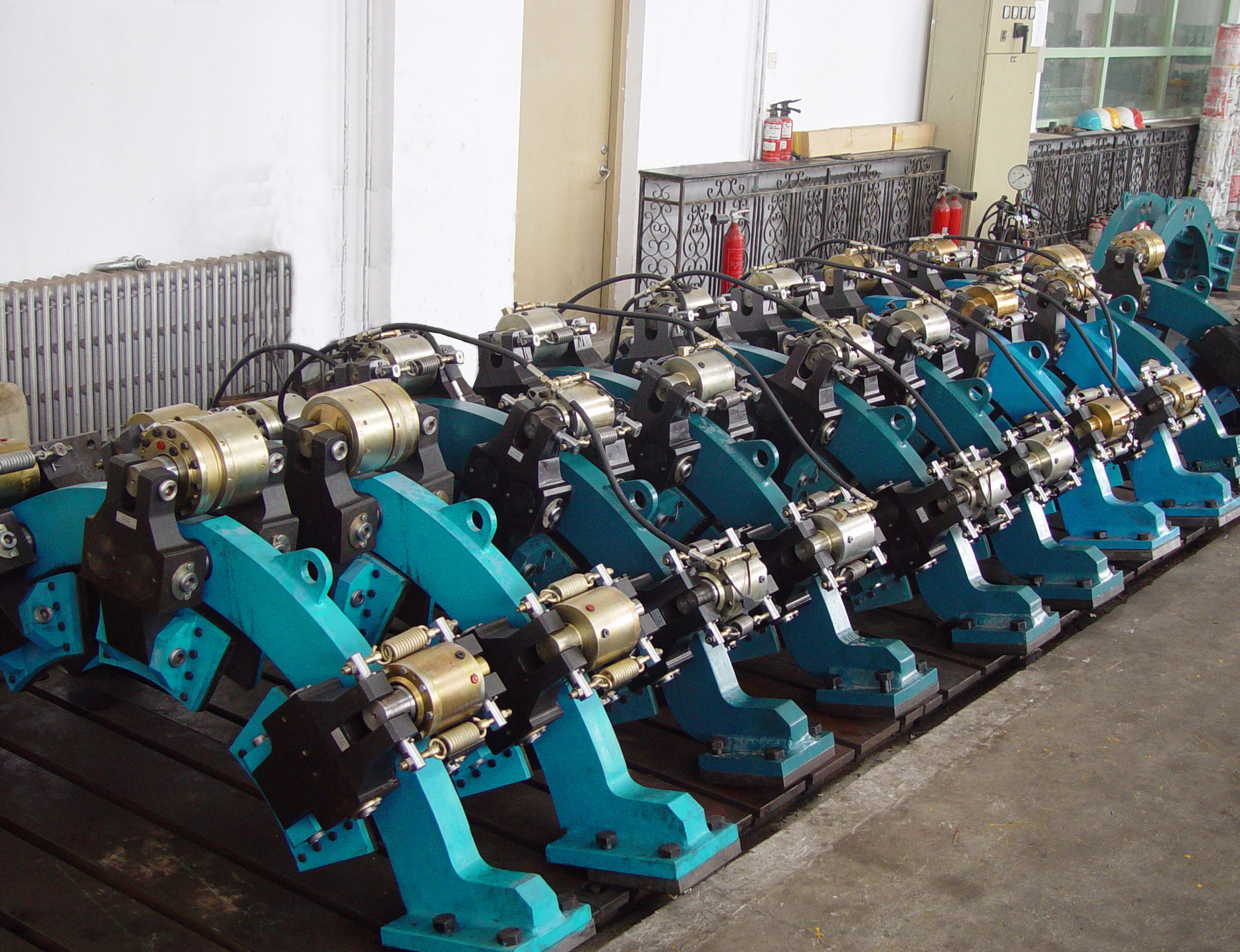

制动执行机构

(图: 执行机构1, 执行机构2)

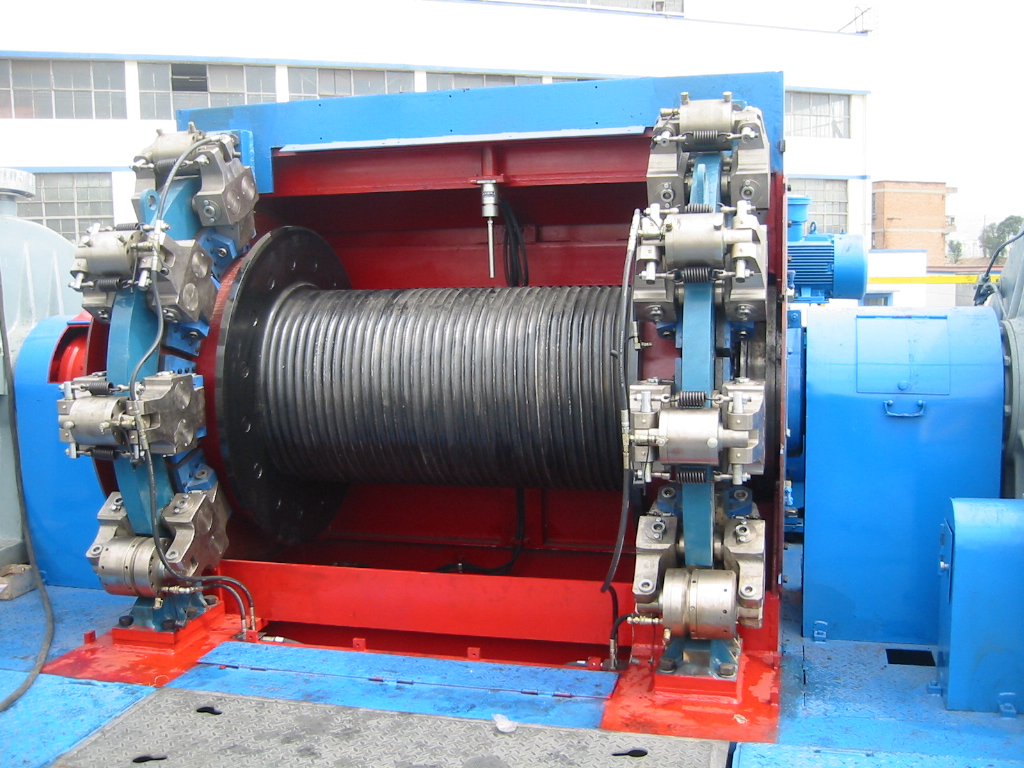

制动执行机构主要包括：工作钳、安全钳、刹车盘和钳架四部分,工作钳与安全钳的工作状态相反，形成互锁。根据用户需要，执行机构可以布置在绞车滚筒的一端或两端。

通过工作钳和安全钳不同型号和不同数量的配置，可以适用于不同型号、不同类型的钻机、修井机及通井机。

工作钳

(图: 工作钳)

工作钳采用常开式单作用油缸给油刹车、杠杆原理传力、弹簧复位的工作原理。工作钳的压力通过司钻操作刹把进行无级调节，以刹住不同的钩载。

工作钳参与工作制动和紧急制动

安全钳

(图: 安全钳)

安全钳采用常闭式单作用油缸给油松刹、杠杆原理传力的工作原理，与工作钳形成安全互锁。

安全钳参与驻车制动和紧急制动。

刹车盘

(图: 水冷盘, 风冷盘)

刹车盘是刹车系统的核心部件之一，与刹车块组成刹车副。按结构形式分为：水冷式、风冷式和实心刹车盘三种。

• 水冷式刹车盘内部设有水冷通道，在刹车盘内径处设有进、出水口；外径处设有放水口，用来放尽通道内的水，以防止寒冷气候时刹车盘冻裂；正常工作时，放水口用螺塞封住。刹车系统工作时，给刹车盘通冷却循环水，以平衡刹车副摩擦产生的热量。

• 风冷式刹车盘内部有自然通风道，靠自然通风道和表面散热。

• 实心刹车盘靠表面散热，主要用于修井机和小型钻机。

刹车块

(图: 刹车片)

• 无石棉设计，硬度低，磨损小，摩擦系数稳定，不刮伤刹车盘。

• 用非金属底板替代传统的金属底板,底板与摩擦材料结合为一体，很好地解决了易断裂、质量重的缺点。

• 品种齐全，还可根据用户要求设计定做各种形式的摩擦块。
